Méthodologie
Pour toutes les mesures à réaliser, on devrait toujours avoir en tête le schéma ci-dessous :
 |
On ne pourra périodiquement comparer les mesures et les résultats dans les mêmes conditions que si on applique une méthodologie correcte.
 |
| Le suivi et l'enregistrement des données sont essentiels pour le contrôle du système. |
Instruments de mesures et de diagnostic du système de ventilation
L'utilisation d’instruments adaptés et une bonne méthodologie de travail seront d'une grande utilité pour vérifier que le système de ventilation fonctionne correctement et détecter, avec l'observation et le bon sens, l'origine des problèmes d'ambiance.
| Mesure | Diagnostic | Instrument |
| Température | Sensibilité de la sonde de température d’ambiance et température de la salle | Thermomètre portable avec une sonde extérieure |
| Sensibilité de la sonde de température plaque (sol) | Thermomètre infrarouges type pistolet | |
| Variation de la température au niveau des fermetures | ||

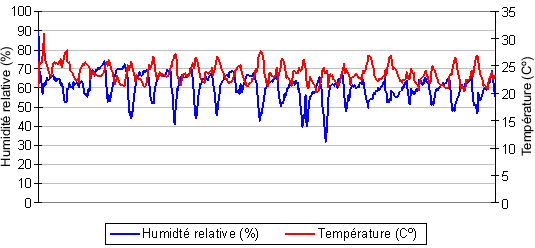

| Variation périodique de la température dans la salle | “Data Logger” d’enregistrement de températures | |
| Thermomètre mini-maxi | ||
| Humidité | Sensibilité de la sonde et humidité relative (%) dans la salle | Psychromètre à bulbe sec et humide |
| Hygromètre portable sensible avec la sonde externe | ||
| Variation périodique de l’humidité relative (%) dans la salle | “Data Logger” d’enregistrement d'humidité | |
| Condensations (point de rosée) | ||
| Vitesse de l'air | Vitesse d'entrée d'air | Anémomètre sensible avec sonde thermique de débit (“fil chaud”) externe |
| Débit d'entrée | ||
| Vitesse au niveau des animaux | ||
| Circulation et distribution de l'air | Visualisation du mode de renouvellement et flux d'air dans la salle | Générateur électrique portable de fumée |
| Etanchéité | Joints et fuites du système | Générateur électrique portable de fumée |
| Isolation | Mesure de la valeur U (transmission thermique d'un élément de la construction) | Analyseur multi-fonction et sonde de température pour les surfaces (ext.-int.) |
| Gaz | CO2:
niveau de ventilation (minimum) NH3: contrôles des fosses (fermentation) CO : mauvaise combustion du chauffage H2S: putréfaction toxique du lisier NH4: contrôle des fosses (explosion) |
Analyseur portable de gaz avec sonde d'ambiance |
| Pompe manuelle avec un tube de précision détecteur de gaz | ||
| Pression | Pression négative de la salle | Manomètre sensible de pression différentielle |
| Vitesse du ventilateur | Rendement du ventilateur | Tachymètre digital manuel |
| Tension du ventilateur | Rendement du ventilateur | Voltmètre digital sensible |
| Luminosité | Niveau de luminosité : lumière reçue par unité de surface | Luxmètre portable avec une sonde Lux |
| Bruit | Analyse et contrôle du bruit | Sonomètre portable avec microphone externe |
| Poudres, aérosols et toxines | Analyse de la concentration et de masse en suspension | Méthode de prélèvement : filtres, boîtes de culture, ……, etc |
| Pompes
de monitoring/prélèvement ou “kits” de mesure d'ambiance |
||
| Autres : distances, surfaces et volumes | Mesure de la salle pour le calcul des besoins | Lecteur laser de distances, surfaces et volumes |
| Mètre ruban |
Joan Escobet. Marco i Collell. Espagne
